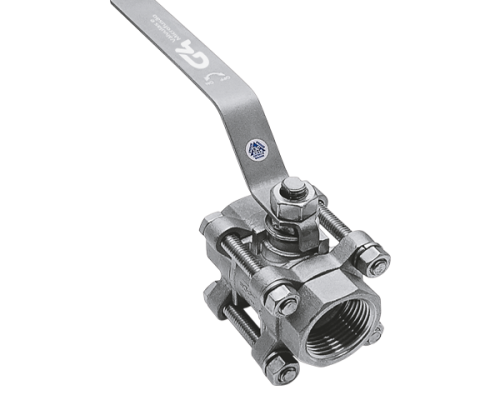

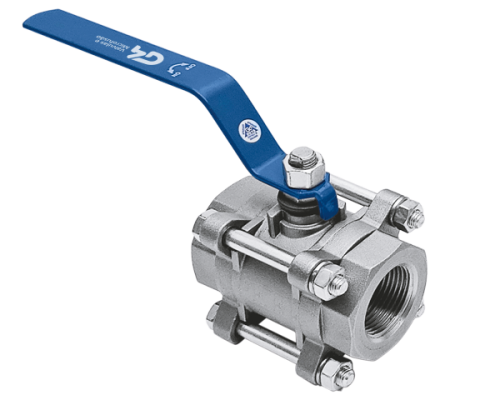

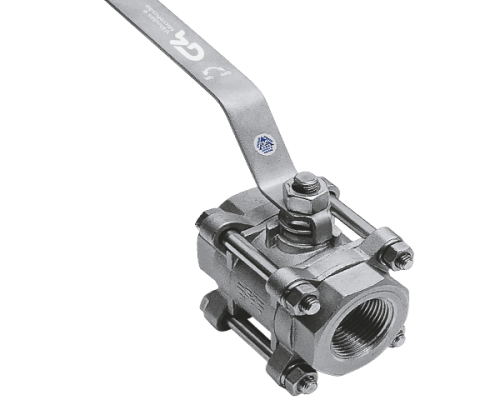

Válvula de bola tripartita - Clase 300
Descripción
Válvula de bola tripartita
Clase 300
Clase 300 según construcción ASMEB16.34
Varilla a prueba de expulsión
Asiento de geometría especial que proporciona un par motor bajo
Material
ASTM A216 Gr. WCB
ASTM A351 Gr. CF8 (AISI 304)
ASTM A351 Gr. CF8M (AISI 316)
LIGAS ESPECIALES: previa solicitud
Extremidades
Rosca BSP - ISO 228
Rosca NPT - ANSI / ASME B1.20.1
Soldadura SW - ASME B16.11
Soldadura BW - ASME B16.25
Vallas
PTFE TP y PTFE TR
Dimensiones
Pasaje reducido (PR)
| DN | Pasajee | A (mm) | B (mm) | C (mm) | D (mm) | Masa (Kg) |
| ½” | Reducido | 120,00 | 61,00 | 59,00 | 11,00 | 0,40 |
| ¾” | Reducido | 120,00 | 69,00 | 66,50 | 14,0 | 0,51 |
| 1” | Reducido | 145,00 | 76,00 | 78,30 | 20,00 | 0,81 |
| 1. 1/4” | Reducido | 145,00 | 78,00 | 90,50 | 25,00 | 1,30 |
| 1.1/2” | Reducido | 175,00 | 106,00 | 97,50 | 32,00 | 1,75 |
| 2” | Reducido | 175,00 | 108,00 | 105,40 | 38,00 | 2,45 |
| 2.1/2” | Reducido | 265,00 | 118,00 | 131,60 | 51,00 | 2,95 |
| 3” | Reducido | 303,00 | 142,00 | 172,00 | 61,00 | 6,85 |
Pasaje Completo (PP)
| DN | Pasaje | A (mm) | B (mm) | C (mm) | D (mm) | Masa (Kg) |
| ¼” | Completo | 120,00 | 61,00 | 59,00 | 11,00 | 0,40 |
| 3/8” | Completo | 120,00 | 61,00 | 59,00 | 11,00 | 0,40 |
| ½” | Completo | 120,00 | 69,00 | 66,50 | 14,00 | 0,51 |
| ¾” | Completo | 145,00 | 76,00 | 78,30 | 20,00 | 0,81 |
| 1” | Completo | 145,00 | 78,00 | 90,50 | 25,00 | 1,30 |
| 1. 1/4” | Completo | 175,00 | 106,00 | 97,30 | 32,00 | 1,75 |
| 1.1/2” | Completo | 175,00 | 108,00 | 106,00 | 38,00 | 2,43 |
| 2” | Completo | 265,00 | 118,00 | 131,60 | 51,00 | 2,95 |
| 2.1/2” | Completo | 303,00 | 142,00 | 172,00 | 61,0 | 6,85 |
Componentes
