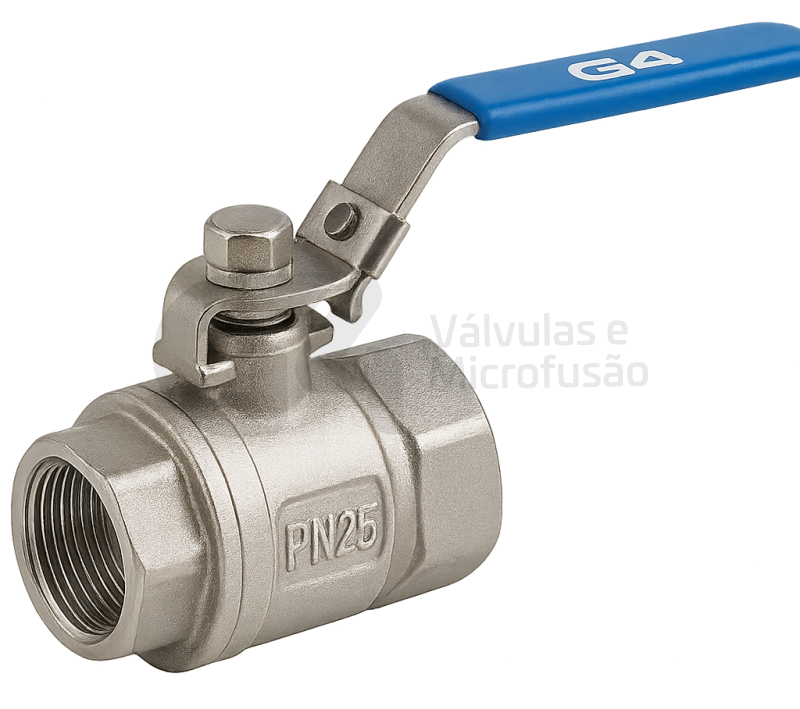

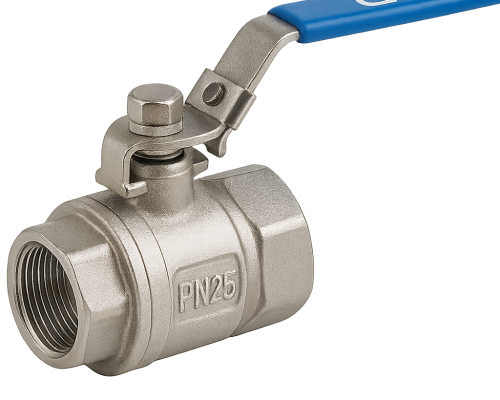

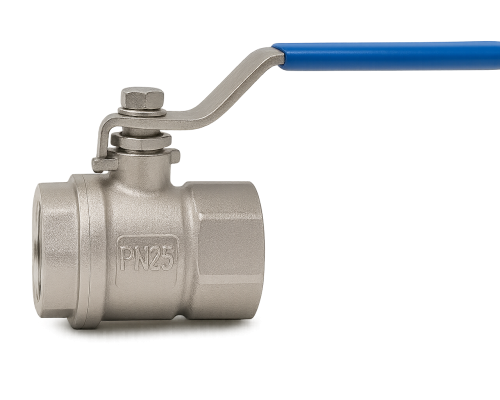

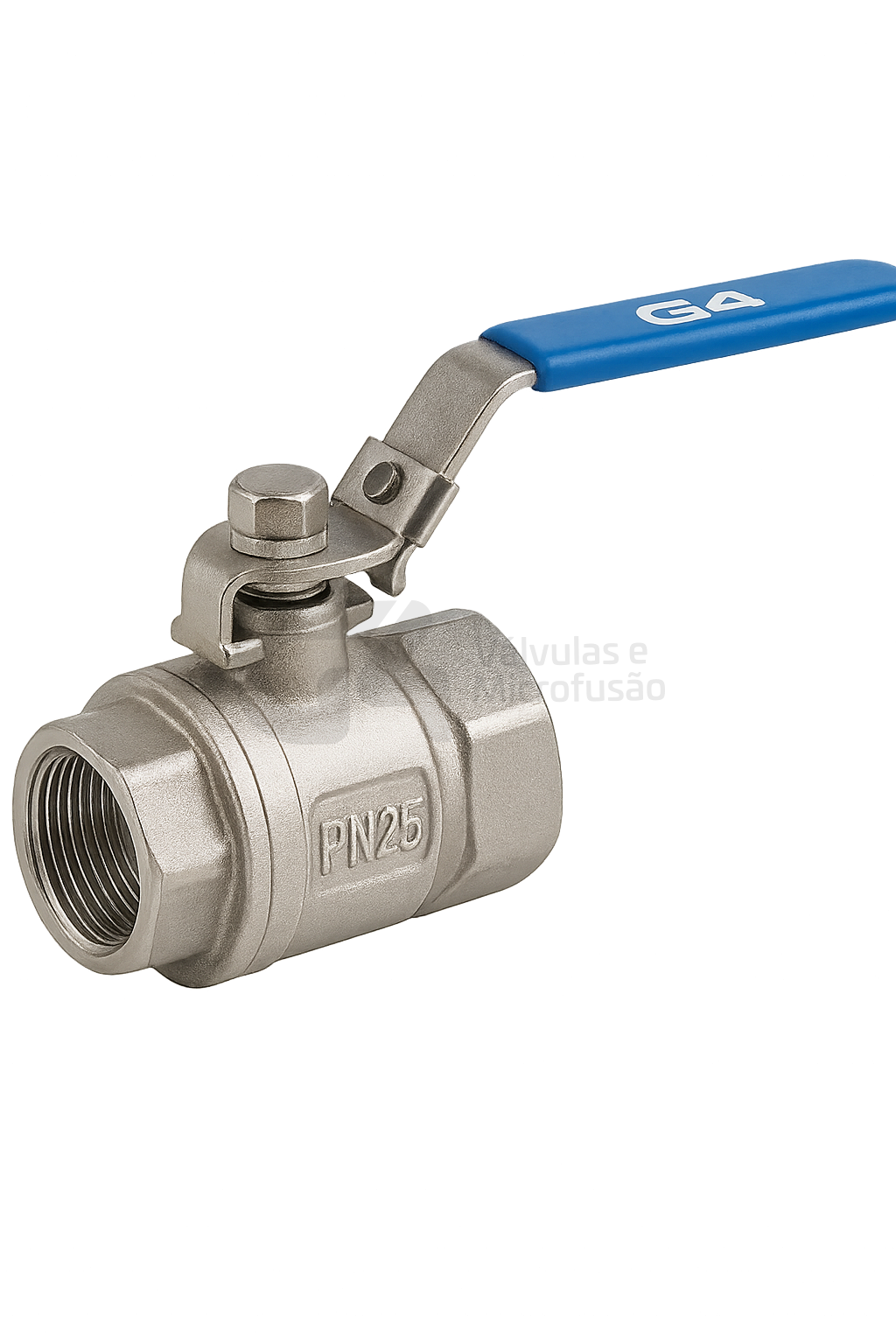

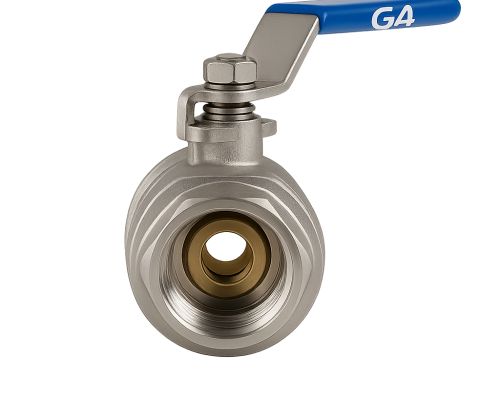

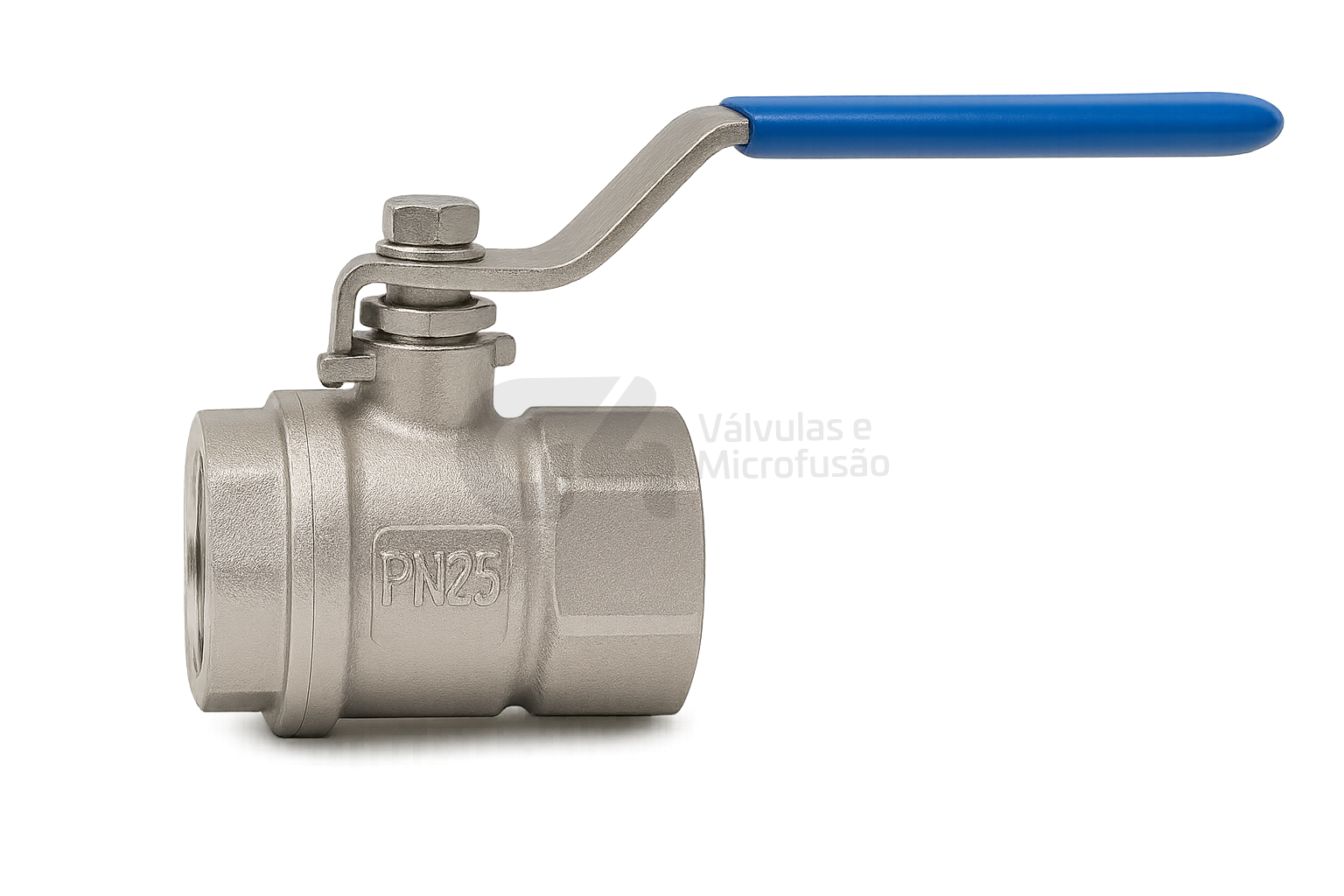

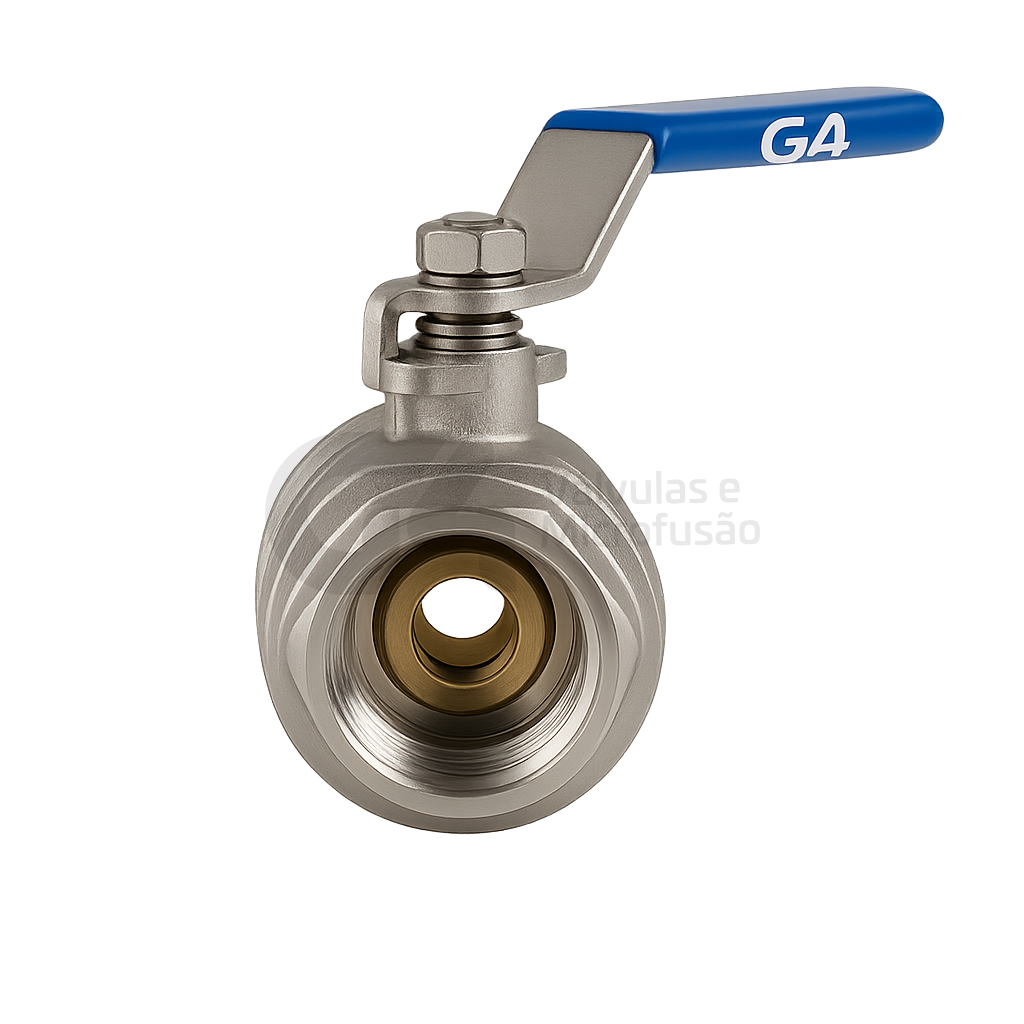

Válvula de Esfera Monobloco Pn25
Descrição Completa

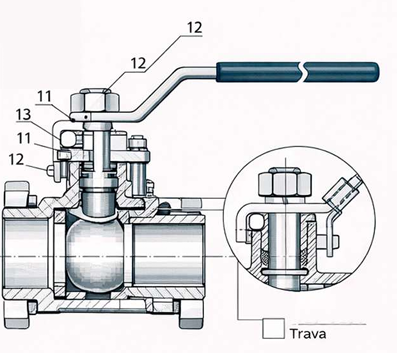

No. |
Nome da peça |
Material |
|---|---|---|
| 1 | Capô | A351 CF8 |
| 2 | Assento | PTFE |
| 3 | Tapete Midway | PTFE |
| 4 | Esfera | SS 304 |
| 5 | Corpo | A351 CF8 |
| 6 | Almofada de empuso | PTFE |
| 7 | Enchimentos | PTFE |
| 8 | Glanda | 304 |
| 9 | Haste | A182 F304 |
| 10 | Alga | SS201+PVC |
| 11 | Acolchoamento | SS 304 |
| 12 | Porca hexagonal | A194 8 |
| 13 | Com controle deslizante de bloqueio | SS201 |

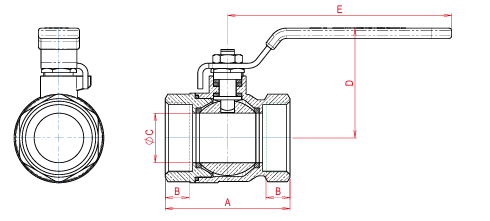

Dimensões
BITOLA POL. |
IN |
d |
L |
H |
F |
|---|---|---|---|---|---|
15 |
1/2" |
15 |
56 |
55 |
106 |
20 |
3/4" |
20 |
64 |
60 |
120 |
25 |
1" |
25 |
70 |
70 |
127 |
32 |
1 1/4" |
32 |
83 |
75 |
145 |
40 |
1 1/2" |
38 |
93.5 |
90 |
160 |
50 |
2" |
49 |
105 |
100 |
170 |
65 |
2 1/2" |
64 |
140 |
125 |
207 |
80 |
3" |
78 |
167 |
140 |
236 |
100 |
4" |
98 |
197 |
170 |
310 |
