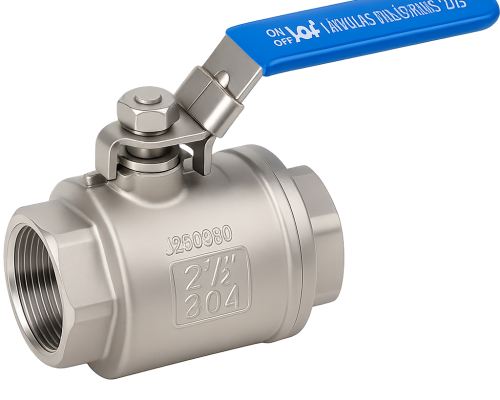

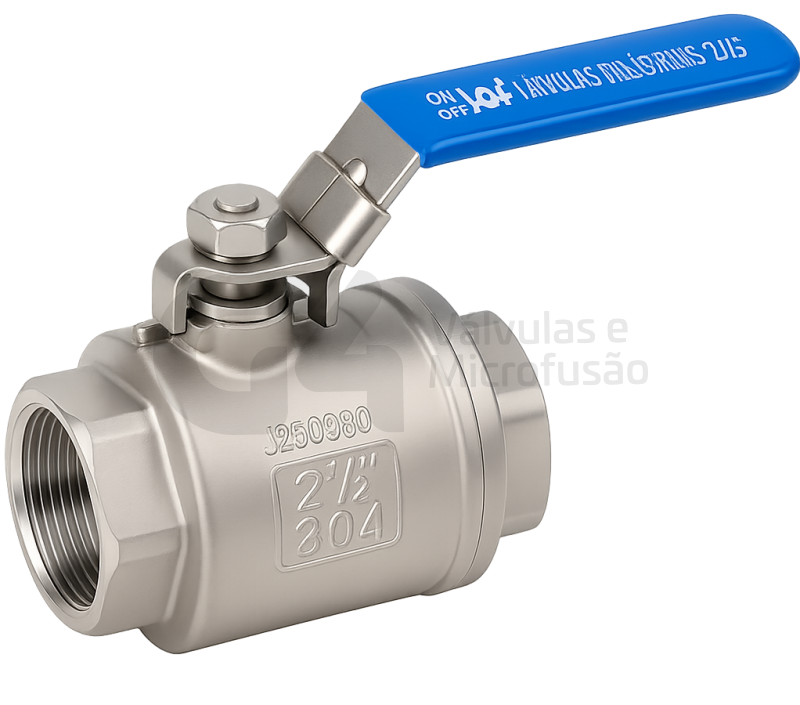

Válvula de Esfera Monobloco Pn30
Descrição Completa

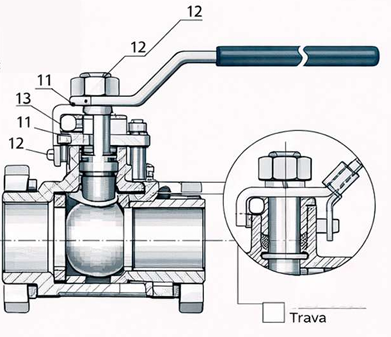

| No. | Nome da peça | Material |
|---|---|---|
| 1 | Capô | A351 CF8 |
| 2 | Assento | PTFE |
| 3 | Tapete Midway | PTFE |
| 4 | Esfera | SS 304 |
| 5 | Corpo | A351 CF8 |
| 6 | Almofada de empuso | PTFE |
| 7 | Enchimentos | PTFE |
| 8 | Glanda | 304 |
| 9 | Haste | A182 F304 |
| 10 | Alga | SS201+PVC |
| 11 | Acolchoamento | SS 304 |
| 12 | Porca hexagonal | A194 8 |
| 13 | Com controle deslizante de bloqueio | SS201 |

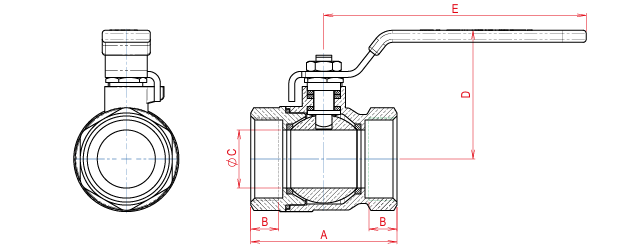

Dimensões
BITOLAPOL. |
IN |
d |
L |
H |
F |
|---|---|---|---|---|---|
| 15 | 1/2" | 15 | 56 | 55 | 106 |
| 20 | 3/4" | 20 | 64 | 60 | 120 |
| 25 | 1" | 25 | 70 | 70 | 127 |
| 32 | 1 1/4" | 32 | 83 | 75 | 145 |
| 40 | 1 1/2" | 38 | 93.5 | 90 | 160 |
| 50 | 2" | 49 | 105 | 100 | 170 |
| 65 | 2 1/2" | 64 | 140 | 125 | 207 |
| 80 | 3" | 78 | 167 | 140 | 236 |
| 100 | 4" | 98 | 205 | 170 | 310 |
